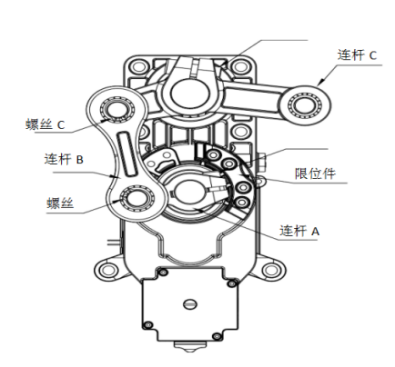

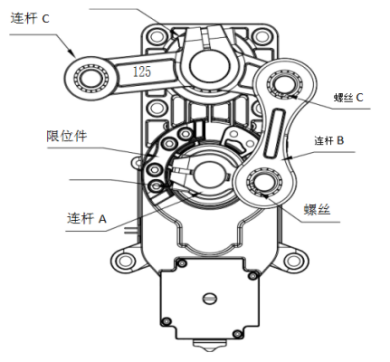

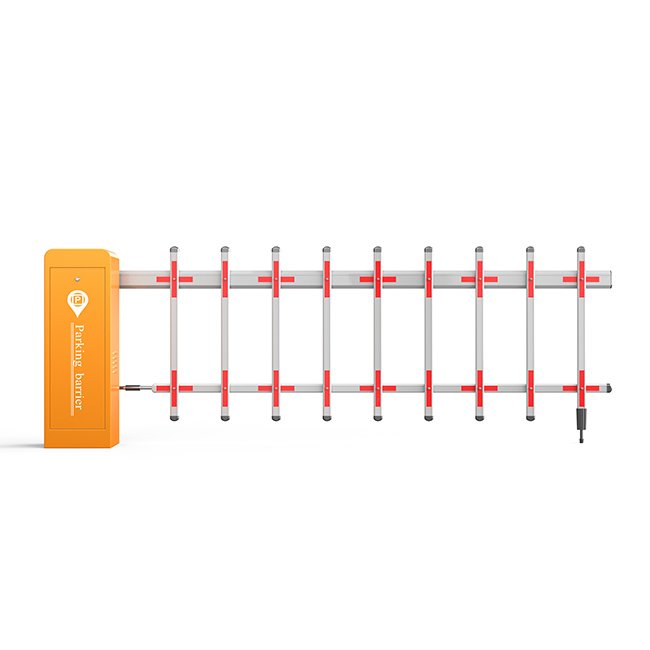

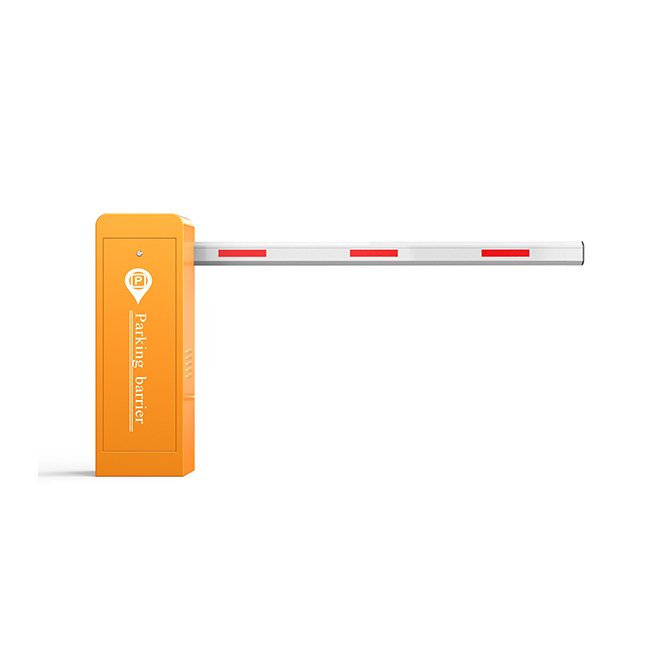

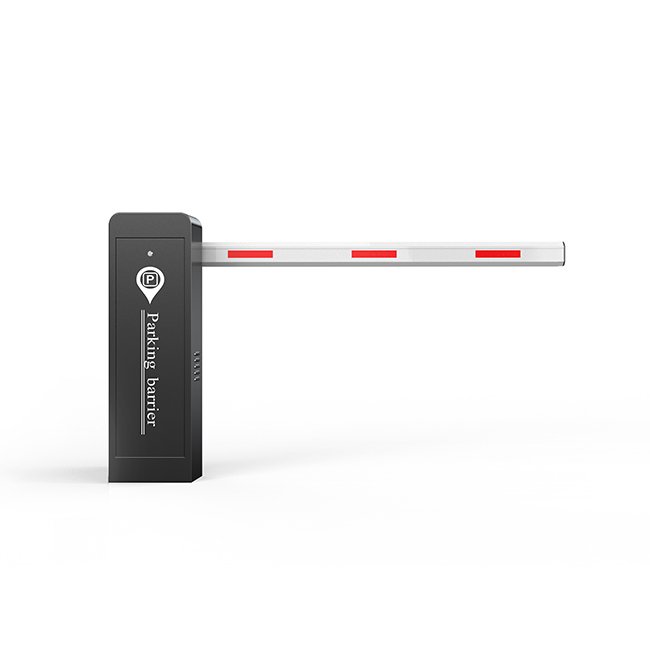

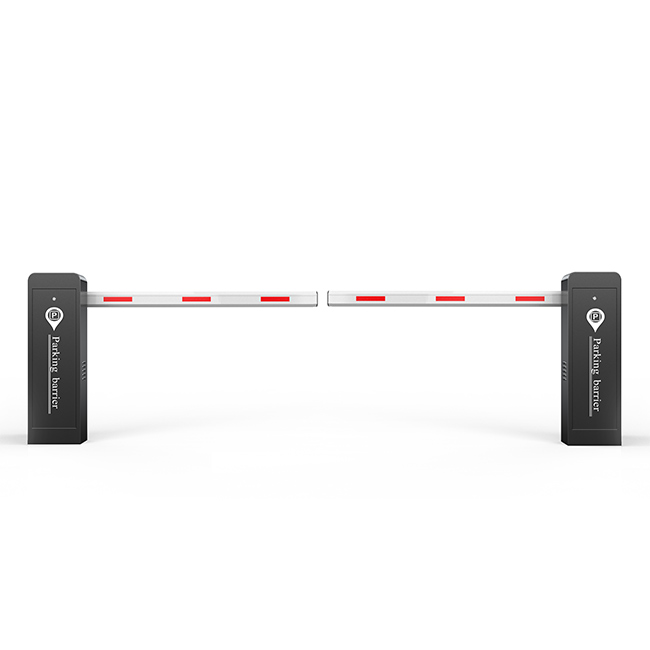

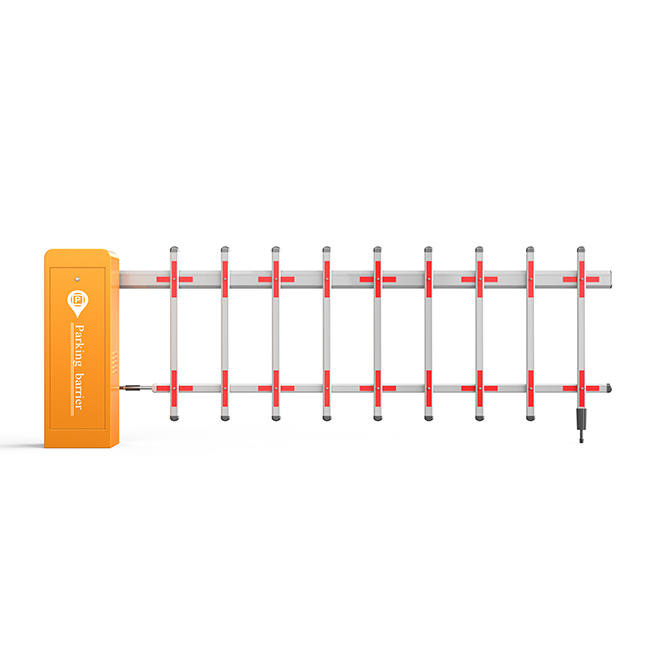

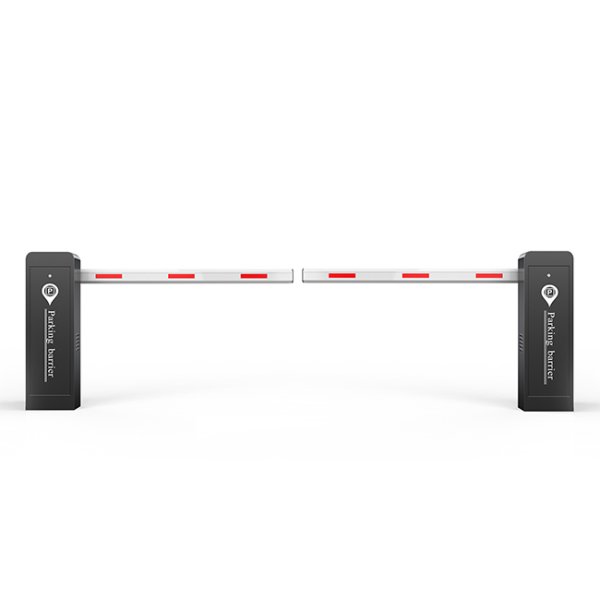

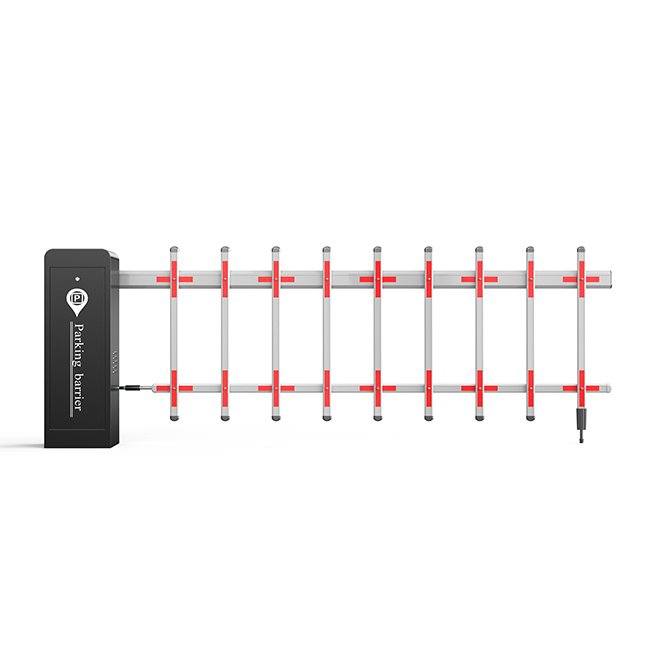

1、產品左右機定義及機芯主要零部件組成

(左固定右落桿)右向機芯

(右固定左落桿)左向機芯

　　2、產品功能特點

　　1) 機芯采用側貼式安裝，安裝方便結構緊湊。

　　2) 機芯主體為鋁合金材質，由壓鑄工藝制造，機械強度可靠，外形美觀，尺寸準確，散熱良好。

　　3) 機芯采用平行齒輪減速連桿傳動，傳動效率高，對功率輸 出損耗小;齒輪碳鋼材質、滲碳熱處理工藝、精密滾齒加工、抗磨 損、抗沖擊，使用壽命遠超蝸輪傳動結構。

　　4) 機芯采用直流無刷電機，輸出扭矩大、體積小，通過控制 器可實現速度任意調節，落桿與抬桿到位時實現減速緩沖，使閘桿平穩到位。

　　5) 電機采用 DC24V 安全電壓，避免了漏電后造成的觸電事故，對人身安全

　　3、技術參數

　　4、產品配置參數

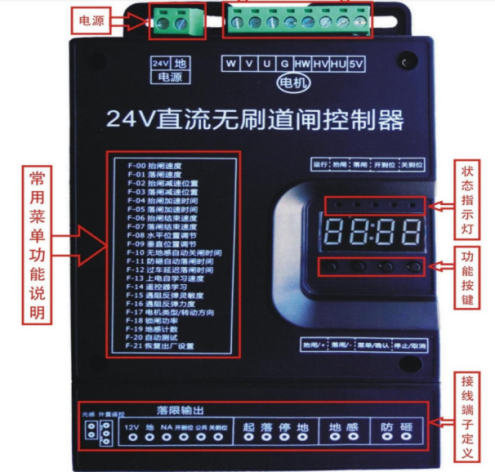

　　5、控制部分

　　控制器參數調試：

　　F-00 抬閘速度

　　所有涉及到速度的地方，都是以電機功率的百分比，如電機的最大功率為 200 瓦，設置值為80 的話，就是最大以 160 瓦運行。數值越大，抬閘的速度越快。

　　F-01 落閘速度

　　數值越大，落閘的速度越快。

　　F-02 抬閘減速位置

　　用于設置抬閘過程中，開始減速的位置。以角度為單位，道閘桿處于水平位置時為 0 度，垂直位置時為 90 度。該參數表示道閘桿開到該角度時開始減速。如果抬閘到位時道閘桿晃動，可以減小該參數。

　　F-03 落閘減速位置

　　用于設置落閘過程中，開始減速的位置。以角度為單位，道閘桿處于水平位置時為 0 度，垂直位置時為 90 度。該參數表示道閘桿落到該角度時開始減速。如果落閘到位時道閘桿晃動，可以增加該參數。

　　F-08水平位置調節

　　如果道閘桿水平位置不平，可以通過該參數進行微調。對于限位使用了橡膠圈作為緩沖的道閘， 該值需要加大，避免每次關閘擠壓橡膠圈。設置的值只有在F-49 為 0 時才有效(即設置為找上下兩個方向的限位模式)，否則只保存，在F-49 再次設置為 0 后生效。

　　F-09垂直位置調節

　　如果道閘桿垂直置不正，可以通過該參數進行微調。對于限位使用了橡膠圈作為緩沖的道閘， 該值需要加大，避免每次開閘擠壓橡膠圈。設置的值只有在F-49 為 0 時才有效(即設置為找上下兩個方向的限位模式)，否則只保存，F-49 再次設置為 0 后生效。

　　F-14遙控器學習

　　進入遙控器學習菜單項后顯示的是當前學習到的遙控器的數量。按照開->關->停的順序學習。為了保證學習的可靠性，每個按鍵需要長按一秒，每學習完一個按鍵，蜂鳴器會鳴叫一聲。三個按鍵學習完成后蜂鳴器長鳴一聲，表示一個遙控器學習正確。同時LED 顯示學習到的遙控器數量加一。學習完一個遙控器后可以繼續學習下一個。如果是學習過的遙控器，則蜂鳴器連續急促鳴叫三聲，提示這個遙控器是已經學習過的。學習成功的遙控器在正常工作狀態下按鍵會有蜂鳴器鳴叫。

　　學習遙控器可以簡單歸納為如下幾步：

　　1、 進入F-14 菜單，LED 顯示當前學習到的遙控器數量;

　　2、 按“開”“關”“停”的順序長按 1 秒遙控器的按鍵，每個鍵長按 1 秒，按到蜂鳴器鳴叫;

　　3、 重復步驟 2 可以連續學習多個遙控器。

　　4、 學習完成后按“菜單/確認”或者“停止/取消”鍵退出學習。

　　6、主機安裝

　　在安裝道閘前，要選擇好安裝位置，應根據以下三個方面來選擇：

　　1.易顯眼處;

　　2.欄桿面朝外(路口);

　　3.道閘底面應與路面同處一平面;

　　確定好位置后，根據現場情況做好道閘基礎，非混凝土地面要做現澆基礎。

　　已是混凝土地面的可直接用隨機提供的膨脹螺栓固定。

　　安裝機箱：

　　取出箱體內隨機附件;

　　把箱體放置到選好的位置，打開箱門，用螺絲刀沿底座板上腰型槽在地面

　　劃線，并移開箱體;

　　再按照實物劃出四個膨脹螺絲孔位(即圖一所示的L及W)，參考圖一方式進行;

　　用16mm鉆頭打好膨脹螺絲孔，孔深110-120mm，并置入膨脹螺絲，調整好箱體水平度及垂直度，擰緊螺母

　　7.安裝攔桿

　　取出閘桿與閘桿外夾板、螺絲、螺母， 并按圖三方式安裝好;

　　按固定箱體的方式， 固定閘桿支架， 并調整支架高度， 使閘桿處于水平位置時， 支架上的橡膠皮正好與閘桿接觸;

　　曲臂閘桿及柵桿閘桿再按圖四， 圖五方式按裝好拉桿上的連接頭， 并注意調節好拉桿長度及立柱長度， 使曲臂桿在落桿位置是水平的， 柵欄桿的小豎桿是豎直的， 拉桿與閘桿是平行的， 調節好后， 拼緊拉桿兩端的螺母， 然后將連接頭上的十字螺釘擰到立柱的安裝槽內， 確保起落桿時， 連接頭能順暢的轉動( 連接頭上的十字螺絲頂死立柱， 會出現轉不動的現象);

　　8.產品包裝清單

　　警 告

　　安裝及使用前， 請他細閱讀本說明書， 并遵照說明書中的要求操作。使用本新產品時請遵守當地的法律條文。

　　請避免安裝于震動、高溫、高濕、易燃、易爆、粉塵或有腐蝕性氣體的場所。機內有高壓， 非專業人士請勿擅自開蓋， 以免造成電擊傷害。

　　如需調試，請尋找專業人士協助完成。

　　因擅自變更本產品設計而造成的損失和危害， 本公司概不負責。

　　本新產品的所有設計， 包括但不限于外觀、電路、軟件等， 所有權均歸本公司所有， 如有抄襲或仿冒， 本公司有權通過法律途徑追究責任。

　　請妥善處理遙控器， 螺釘等小型附件， 避免造成誤食、窒息等危害。
